Винтовые компрессоры КВ с дизельным приводом (дизельный компрессор)

Версия для печати

Консультации по телефонам: 8(861) 228-30-91, 228-30-92

Наименование

Производительность, приведённая к нач. условиям, м3/мин.

Давление рабочее (избыточное), МПа.

Габаритные размеры, Д*Ш*В, мм / Масса установки в объёме поставки, кг

КВ-3/8

3,0

0,8

1820х1290х1040 / 750

КВ-3/8П

3,0

0,8

3110х1560х1430 / 800

КВ-5/10

5,0

1,0

1820х1290х1040 / 750

КВ-5/10П

5,0

1,0

3110х1560х1430 / 800

КВ-8/16

8,0

1,5

3005х1485х1625 / 2450

КВ-8/16П

8,0

1,5

4350х1900х1900 / 2600

КВ-10/10

10,0

1,0

2900х1320х1680 / 1500

КВ-10/10П

10,0

1,0

3790х1840х1890 / 1600

KB-10/10C

10,0

1,0

2475х940х1160 / 1500

КВ-12/10

12,0

1,0

2900х1320х1680 / 1500

КВ-12/10П

12,0

1,0

3790х1840х1830 / 1600

KB-12/10C

12,0

1,0

2475х1120х1160 / 1500

КВ-12/12

12,0

1,2

3020х1500х1625 / 2300

КВ-12/12П

12,0

1,2

4350х1900х1900 / 2440

KB-12/12C

12,0

1,2

2470х1355х1250 / 2450

КВ-20/15

20,0

1,5

4020х2030х2340 / 3500

КВ-20/15П

20,0

1,5

6030х2030х2435 / 4100

КВ-20/16

20,0

1,6

4020х2030х2340 / 3600

КВ-20/16П

20,0

1,6

6030х2030х2435 / 4200

КВ-25/10

25,00

1,0

4020х2030х2340 / 3600

КВ-25/10П

25,00

1,0

6030х2030х2435 / 4200

Общие сведения

Компрессорные установки серии КВ с приводом от дизельного двигателя, представляют собой малошумные изделия с винтовым компрессором. Смонтированы на собственной раме, в звукоизолирующем капоте, не требуют специального фундамента.

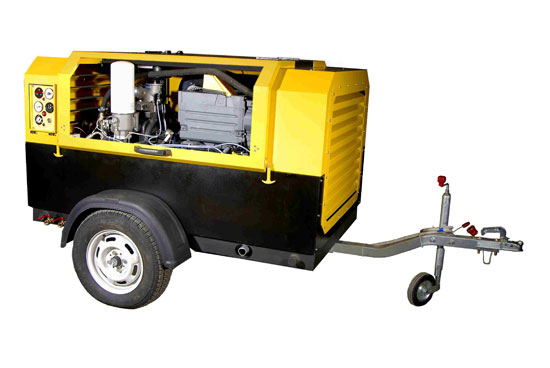

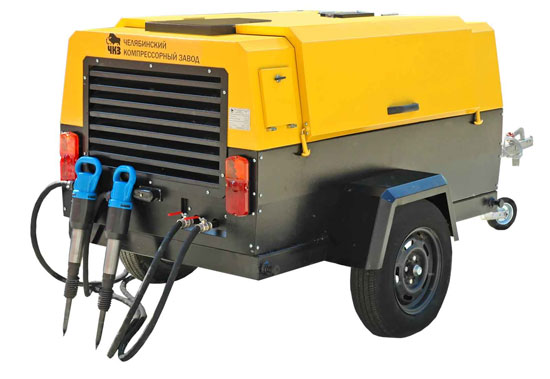

Существуют передвижные варианты исполнения на шасси (одно – двухосном, серийные компрессорные установки КВ-*/*П) и на санях (по спец заказу).

Компрессорные установки КВ-25/10 (производительностью 25 м3/мин при давлении 1,0 МПа) и КВ-20/16 (производительностью 20 м3/мин при давлении 1,6 МПа) не имеет аналогов производимых на территории РФ и стран СНГ.

Срок наработки по винтовому компрессору составляет в среднем 40000 часов до замены подшипников. В течении всего срока эксплуатации не требуется обслуживания, необходимо лишь своевременно менять масло.

В стандартном исполнении компрессорные установки (дизельный компрессор) предназначены для эксплуатации в условиях окружающей среды для 1 категории климатического исполнения У согласно ГОСТ 15150-69, при температуре окружающей среды +1 °С …+35 °С. При установке предпускового подогревателя ПЖД диапазон рабочих температур от - 35 °С до +35 °С.

Установка состоит из основных элементов:

  • рама;
  • двигатель дизельный;
  • компрессор винтовой;
  • блок охлаждения;
  • система масловоздушная;
  • система управления;
  • капот шумопоглащающий всепогодный, окрашенный порошковым методом;
  • система электрическая;
  • система топливная;
  • шасси или сани (передвижной вариант);
  • подрамник (стационарный вариант).

В качестве привода компрессора используется дизельный двигатель с водяной или воздушной системой охлаждения, импортного (Deutz, удовлетворяют всем требованиям по чистоте и шумности) или отечественного производства (ЯМЗ-236, ЯМЗ-238, Д-120, Д-225).

Компрессорные установки типа КВ оборудованы системой непрерывного регулирования производительности, что гарантирует надежную и экономичную эксплуатацию. При увеличении расхода воздуха давление в маслоотделителе падает, и наоборот. Это изменение давления в маслоотделителе воспринимается впускным клапаном, который обеспечивает автоматическое регулирование производительности компрессорной установки. Обороты дизеля увеличиваются, тем самым увеличивается производительность.

Давление в маслоотделителе поддерживается в интервале между рабочим давлением и соответствующим разгрузочным давлением.

Регулирование производят в пределах от максимального уровня (100%) до отсутствия (0%) посредством:

  1. Регулирования числа оборотов двигателя между максимальным числом оборотов под нагрузкой и числом оборотов в режиме разгрузки (расход сжатого воздуха пропорционален числу оборотов двигателя).
  2. Дросселирования забора воздуха впускным клапаном.

Винтовые компрессорные установки типа КВ полностью автоматизированы, имею систему безопасности с автоматическим отключением при отклонении от нормальных рабочих параметров.

Дизельный компрессор снабжен индикатором засоренности воздушного фильтра. При достижении предельно допускаемой засоренности воздушного фильтра срабатывает сигнализирующее устройство – барабан красного цвета.

Дополнительно компрессорные установки типа КВ могут быть укомплектованы фильтрами очистки сжатого воздуха от масла и пыли (опция).

Отдельно в номенклатуре выпускаемых моделей стоит компрессорный агрегат АК-9/10, который представляет собой готовый компрессорный блок (без приводного двигателя), который может быть использован в составе различных установок (буровые установки и пр, на самоходном шасси), монтируется непосредственно на автомобиле. Использование данного агрегата снижает общую массу и стоимость установки в целом.

Мощность на компрессорный агрегат передается с вала отбора на вал компрессора через ременную передачу.

Температура эксплуатации от -10?С до +35?С. Компрессорный агрегат снабжен: винтовым компрессором, комбинированным масловоздушным охладителем, системой непрерывного регулирования производительности, теромвыключателем защищающим от перегрева.

Применяется на буровых установках пр-ва ЗАО "Машиностроительный завод имени В.В.Воровского", ЗАО "Геомаш - Центр", ЗАО "Московский Опытный Завод Буровой Техники" и пр.
