Компрессоры винтовые Ceccato серии CSB (15 - 40 лс/11 - 30 кВт)

Версия для печати

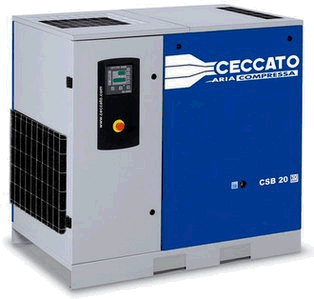

Винтовые компрессоры серии CSB 15-40 лс

ТЕХНИЧЕСКИЕ ДАННЫЕ



Консультации по телефонам: 8(861) 228-30-91, 228-30-92

Модель

бар

кВт

л/мин

шум, дБ

В/Гц/фазы

дюйм

Длина, мм

Ширина, мм

Высота, мм

кг

Компрессор CSB

CSB 15/8

8

11

1 820

62

400/50/3

1"

1 330

780

1 220

396

CSB 15/10

10

11

1 580

62

400/50/3

1"

1 330

780

1 220

396

CSB 15/13

13

11

1 190

62

400/50/3

1"

1 330

780

1 220

396

CSB 20/8

8

15

2 380

63

400/50/3

1"

1 330

780

1 220

405

CSB 20/10

10

15

2 120

63

400/50/3

1"

1 330

780

1 220

405

CSB 20/13

13

15

1 610

63

400/50/3

1"

1 330

780

1 220

405

CSB 25/8

8

18,5

2 910

68

400/50/3

1"

1 330

780

1 220

414

CSB 25/10

10

18,5

2 620

68

400/50/3

1"

1 330

780

1 220

414

CSB 25/13

13

18,5

2 120

68

400/50/3

1"

1 330

780

1 220

414

CSB 30/8

8

22

3 590

68

400/50/3

1"

1 330

780

1 220

430

CSB 30/10

10

22

3 100

68

400/50/3

1"

1 330

780

1 220

430

CSB 30/13

13

22

2 540

68

400/50/3

1"

1 330

780

1 220

430

CSB 40/8

8

30

3 970

69

400/50/3

1"

1 330

780

1 220

458

CSB 40/10

10

30

3 540

69

400/50/3

1"

1 330

780

1 220

458

CSB 40/13

13

30

3 000

69

400/50/3

1"

1 330

780

1 220

458

Основные особенности конструкции

  • Легко извлекаемый и очищаемый внешний префильтр
  • Шумопоглащающий сухой впускной воздушный фильтр
  • Сжимающий элемент маслозаполненный с асимметричными винтами
  • Электродвигатель трёхфазный, IP-55, класс F
  • Трансмиссия V-образным ремнём, натяжение с автовыравниванием
  • Вертикальный масляный резервуар с высокоэффективным маслосепаратором (2-3 мг/м3)
  • Визуальный контроль уровня масла через специальное окошко, выведенное наружу
  • Комбинированный высокоэффективный масляно-воздушный доохладитель
  • Масляный фильтр
  • Эффективный шумопоглащающий кожух, окрашенный порошковой эмалью
  • Легкосъемные щиты, обеспечивающие доступ с трёх сторон для обслуживания
  • Контрольная и управляющая панель с электронным контроллером ES 3000


Высокоэффективный винтовой элемент

Два ротора с асимметричным профилем легко вращаются на высококачественных малоизнашиваемых подшипниках.
Высокая степень прилегания поверхностей валов и отличная согласованность в их работе обеспечены во всём диапазоне скоростей вращения.
Максимальная производительность, высокий КПД, надежность и долговечность в работе гарантирует устойчивость параметров работы в течение всего срока эксплуатации.

Эксплуатационные качетсва

Высокие характеристики, тихая работа, легкая установка и недорогое обслуживание ставят компрессоры CSB в линейку лучшего оборудования, представленного сегодня на рынке.
Использование высоконадежных компонентов, высокое качество сборки нового модельного ряда сделали эти компрессоры ещё более надежными.
Работа конструкторов над оптимальным размещением компонентов сделало их расположение удобным и эргономичным, снизив параллельно эксплуатационные расходы.

Безопасность

Блок электронного управления обеспечивает правильное функционирование системы, контролируя текущие параметры работы и отображая на экране информацию о состоянии компрессора.

Подключение трубопроводов

В конструкции машины предусмотрено лёгкое подключение системы подвода и отвода воздуха. Подвод воздуха должен должен быть осуществлен с правой стороны компрессора. При этом не требуется каких-либо изменений в конструкции или специальных подключений.
Выброс воздуха должен быть подключен с верхней стороны машины. Для этого потребуется удалить специальную, предусмотренную для этого в конструкции, панель.
Даже при стационарном подключении к трубопроводам не возникает дополнительных сложностей со снятием панелей для регламентного обслуживания.

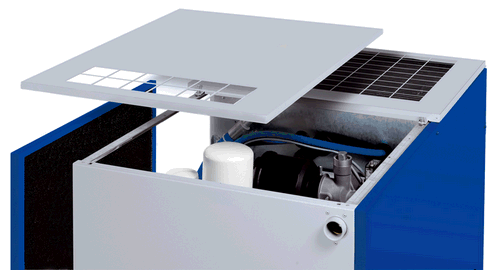

Легкость обслуживания





















Все внутренние части легко доступны как для регулярных проверок, так и для основных операций по обслуживанию.

Сняв всего две панели можно:

  • Сменить воздушно-масляный сепаратор
  • Слить конденсат из резервуара
  • Сменить масляный фильтр
  • Сменить масло
  • Сменить воздушный фильтр


Для замены или проверки натяжения ремня достаточно снять одну торцевую панель.
Конструкция трансмиссии обеспечивает выравнивание шкивов.
