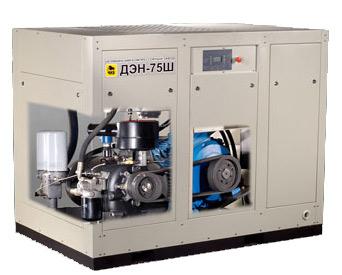

Винтовой компрессор ДЭН с электрическим приводом

Консультации по телефонам: 8(861) 228-30-91, 228-30-92

Наименование	Производительность, приведённая к нормальным условиям, м3/мин.	Давление конечное, номинальное, избыточное,МПа.	Мощность привода, кВт	Габаритные размеры, Д*Ш*В, мм / Масса установки в объёме поставки, кг
ДЭН-5,5Ш	0,8 / 0,7	0,7 / 1,0	5,5	710х635х590 / 200
ДЭН-7,5Ш	1,2 / 0,8	0,7 / 1,0	7,5	940х600х930 / 250
ДЭН-7,5Ш-ОР	1,2 / 0,8	0,7 / 1,0	7,5	1990х670х1630 / 500
ДЭН-11Ш	1,7 / 1,2	0,7 / 1,0	11,0	940х600х930 / 270
ДЭН-11Ш-ОР	1,7 / 1,2	0,7 / 1,0	11,0	1990х670х1630 / 500
ДЭН-18Ш	3,0 / 2,6 / 2,2	0,7 / 1,0 / 1,3	18,5	1260x764х1230 / 515
ДЭН-22Ш	3,4 / 3,0 / 2,4	0,7 / 1,0 / 1,3	22,0	1260x764х1230 / 525
ДЭН-30МО	3,0/0,15	0,7/1,0	24	1760x885x1753 / 1000
ДЭН-30Ш	5,0 / 4,2 / 3,4	0,7 / 1,0 / 1,3	30,0	1610х1000х1530 / 820
ДЭН-37Ш	6,0 / 4,8 / 4,3	0,7 / 1,0 / 1,3	37,0	1610x1000х1530 / 850
ДЭН-45Ш	7,3 / 6,1	0,7/1,0	45,0	1610х1000х1530 / 850
ДЭН-45ШМ	6,5 / 6,5	0,7/1,0	45,0	1610х1000х1530 / 850
ДЭН-45ШМ "ШАХТЕР"	6,5	0,7/1,0	45,0	1970х900х1100 / 1400
ДЭН-55Ш	9,1 / 7,4 / 6,4	0,7 / 1,0 / 1,3	55,0	1770х1200х1490 / 1190
ДЭН-75Ш	12,0 / 9,7 / 7,8	0,7 / 1,0 / 1,3	75,0	1770x1200х1490 / 1300
ДЭН-90Ш	16,3 / 13,0 / 10,0	0,7 / 1,0 / 1,3	90,0	1900x1200х1750 / 1700
ДЭН-110Ш	18,0 / 16,1 / 13,0	0,7 / 1,0 / 1,3	110,0	1960x1200х1582 / 1800
ДЭН-110ШМ "Шахтер"	16,8	0,7	110,0	2800x1000х1200 / 2600
ДЭН-132ШМ	22,5 / 16,5	0,7 / 1,0	132,0	2500x1450х1820 / 2400
ДЭН-160ШМ	27,0 / 22,0	0,7 / 1,0	160,0	2900x1800х2150 / 3650
ДЭН-200ШМ "Шахтер"	27,0	0,9	200,0	1960x1200х1580 / 3600
ДЭН-200ШМ	33,5 / 30,0 /27,0	0,7 / 0,9 / 1,0	200,0	2900x1800х2150 / 3750 2900x1800х2150 / 3600
ДЭН-250ШМ	42,0	0,7	250,0	2900x2100х2100 1600x1000х1900 1020x480х1502 (4650)

Общие сведения

Установки компрессорные типа ДЭН представляют собой законченный и готовый к эксплуатации блок, скомпонованный на общей раме, не требующий специального фундамента, снабжённый шумопоглощающим капотом и системой автоматизации.

Производятся на основе винтового компрессорного блока со сроком наработки 40 000 часов. Автоматическое управление работой компрессорной установки осуществляется микропроцессорным блоком управления: СМС Air Master S1 и системой дистанционного управления группой компрессоров Enercon (опция).

В стандартную комплектацию винтового воздушного компрессора типа ДЭН входит:

1. Входной воздушный фильтр;
2. Входной воздушный клапан;
3. Концевой комбинированный охладитель сжатого воздуха и масла;
4. Вентилятор воздушной системы охлаждения;
5. Маслосепаратор;
6. Масляные фильтры;
7. Внутренний трубопровод, фитинги и пр. элементы;
8. Электродвигатель;
9. Система пуска электродвигателя: "звезда - треугольник", устройство плавного пуска или запуск с использованием преобразователя частоты (по выбору клиента);
10. Виброизолирующие опоры (демпферы) между подрамником на котором смонтирована система винтового компрессора и электродвигателя и основной рамой;
11. Система контроля и управления на основе микропроцессорного блока управления Air Master S1;
12. Система регулирования: "нагрузка – холостой ход - останов" или "частотник";
13. Звукоизолирующий капот;
14. Прочная рама не требующая фундамента;
15. Документация (руководство по эксплуатации, формуляр, сертификаты и пр.).

Компрессорные установки типа ДЭН имеют следующие особенности:

• Воздушная система охлаждения позволяет использовать тепло выделяемое компрессорной установкой для обогрева компрессорной и (или) смежных помещений, что существенно повышает КПД;
• Легкий переход на эксплуатацию компрессорной установки при отрицательных температурах (до -400С);
• Имеют встроенную 3-ех ступенчатую систему очистки сжатого воздуха от углеводородов (центробежная очистка, гравитационное осаждение, сепарация);
• Встроенный воздушный охладитель сжатого воздуха, который позволяет получать сжатый воздух практически температуры окружающей среды;
• За счет оптимальной конструкции установки, воздушные потоки внутри капота качественно и равномерно охлаждают все элементы ее (электродвигатель, винтовой компрессор и систему управления);
• Не требуется специального фундамента. Необходима только ровная горизонтальная площадка;
• управления воздушным компрессором основана на микропроцессорном блоке Air Master S1 ("CMC", Бельгия), который обеспечивает:
• Возможность задавать основные рабочие параметры и контролировать их в автоматическом режиме (индикация в цифровом виде на жидкокристаллическом дисплее);
• Полную защиту компрессора по давлению, температуре, перегрузке, сопровождающуюся отключением его от электрической сети, тем самым предупреждая преждевременный выход из строя оборудования компрессора;
• Полный контроль за параметрами работы компрессора и своевременную сигнализацию об ошибках на дисплее блока управления;
• 3 уровня доступа (пользовательский, сервисный и заводской);
• Возможность управления работой группы компрессоров в единой пневмосистеме;
• Возможность дистанционного управления одним или несколькими компрессорами;
• Бесперебойную работу компрессора в условиях нестабильной подачи напряжения.
• Возможность измерять количество моточасов и информировать о необходимости проведения регламентных сервисных работ;
• Предусмотрена возможность управления группой компрессорных установок в количестве от 2 до 24 штук (осуществляется с помощью центрального блока управления, установленного в диспетчерской на расстоянии до 1000 метров). Блок управления группой компрессорных установок METACENTRE (производство "СМС", Бельгия) обеспечивает:
• Программирование очередности включения компрессорных установок, автоматический контроль наработки каждой установки;
• Автоматический контроль за величиной давления воздуха в пневмосети;
• Регулирование необходимого количества включенных компрессорных установок в зависимости от нагрузки ;
• Возможность подключения компрессорных установок разной мощности для обеспечения требуемой производительности;
• Возможность удаленного управления группой компрессорных установок;

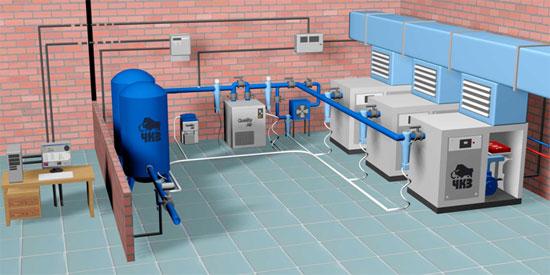

Комплексные поставки

"Челябинский Компрессорный завод" специализируется на комплексном подходе к вопросам снабжения сжатого воздуха, начиная с проведения аудита пневмосистем, поставки компрессорного оборудования с системой очистки, осушки и хранения воздуха и дальнейшее техническое сопровождение при заключении договора о сервисном обслуживании.

Мы предлагаем укомплектовать винтовые компрессоры ДЭН системой подготовки сжатого воздуха: осушители холодильного и адсорбционного типа (с горячей и холодной регенерацией), система фильтрации углеводородов и пыли (производство Donaldson (Германия)). На выходе можем получить очищенный воздух с параметрами (точка росы -700С, остаточное содержание углеводородов менее 0,003 мг/м3, размер частиц менее 0,01 мкм.), превышающими требования класса загрязненности 0 в соответствии с ГОСТ 17433-80.

Каждая КУ должна быть укомплектована, как минимум, сепаратором – влагомаслоотделителем AG-Z (обязательная опция).
