Наименование	Произв-ть м3/ мин	Давление на входе, МПа	Давление на выходе, МПа
КП-2/30Д	1,8-3,3	0,5-1,0	3,0
КП-2/35Д	4,1-6,5	0,75-1,3	3,5
КП-2/40Д	2,7-4,4	0,75-1,3	4,0
КП-2/40Д	1,0-2,3	0,5-1,3	4,0
КП-3/35Д	6,1-9,8	0,75-1,3	3,5
КП-3/40Д	4,1-6,7	0,75-1,3	4,0
КП-4/40Д-1	7,9-13,1	0,75-1,3	4,0

Консультации по телефонам: 8(861) 228-30-91, 228-30-92

Общие сведения

Винтовые компрессоры типа ДЭН и дожимные поршневые компрессоры типа КП – оптимальный вариант получения сжатого воздуха давлением 40 бар (для выдува ПЭТ и т.п.).

Техническое описание компрессорных установок 1 – ой ступени (винтовые компрессоры типа ДЭН).

Винтовые компрессоры серии ДЭН производительностью до 43 Нм3/мин, производятся на основе винтового компрессора немецкой фирмы ROTORCOMP и GHH Rand со сроком наработки 40 000 часов без замены подшипника и 80 000 часов до капитального ремонта и предназначены для снабжения сжатым воздухом пневмосистем предприятий, пневмоинструмента, пневмоприводов при температуре окружающей среды от +1°С до +35°С.

Передача мощности от электродвигателя к винтовому компрессору осуществляется через ременную передачу, что позволяет с минимальными потерями в широком диапазоне варьировать рабочее давление и производительность компрессорной установки. Часть компрессорных установок изготавливается с прямым приводом, что позволяет снижать энергозатраты при передаче крутящего момента от электродвигателя к винтовому компрессору.

Установка компрессорная представляет собой законченный и готовый к эксплуатации блок, скомпонованный на общей раме, не требующий специального фундамента, снабженный звукоизолирующим кожухом и системой автоматизации.

Двухступенчатая система маслоотделения и конечное охлаждение сжатого воздуха в комплекте с влагоотделителем позволяют получать качественный технологический сжатый воздух с минимальным содержанием нефтепродуктов: не более 3,5 мг/м3. Возможна дополнительная комплектация фильтрами и осушителем.

Винтовые компрессоры ДЭН-200ШМ и ДЭН-160ШМ серийно комплектуются устройством плавного пуска (пр-во Danfoss). Компрессорные установки ДЭН-250ШМ в стандартной комплектации имеет устройство частотоного преобразования (пр-ва Schneider Electric)

Техническое описание компрессорных установок 2 – ой ступени (поршневые дожимные компрессорные установки типа КП (бустеры)).

Поршневой компрессор с прямым приводом от электродвигателя и воздушной системой охлаждения не требует подготовки специального фундамента и позволяет использовать выделяемое системой охлаждения тепло для обогрева компрессорной и смежных помещений.

Дожимной компрессор работает на низких оборотах, срок службы до проведения планового обслуживания достигает 2000 моточасов. Бустеры типа КП обладают высоким КПД и низким уровнем шума (за счет оптимальной конструкции, высокоэффективного осевого вентилятора) эти показатели являются одними из лучших показателей в своем классе.

Установка имеет встроенный алюминиевый радиатор высокого давления, для охлаждения сжатого воздуха (температура сжатого воздуха на выходе из бустера превышает температуру на входе не более чем на 10?С). В блоке радиатора установлен манометр. Смазка коленвала осуществляется маслом под давлением. Всасывающий тракт оснащен впускным клапаном, который выполняет функцию предохранительного клапана. Поршневой компрессор типа КП не требует постоянного присутствия обслуживающего персонала.

Компрессоры поршневые дожимные типа КП
с приводом от электрического двигателя

Наименование	Произв-ть м3/ мин	Давление на входе, МПа	Давление на выходе, МПа	Цилиндры	Привод (мощность), кВт	Габариты	Масса, (кг)
КП-2/30Д	1,8-3,3	0,5-1,0	3,0	2	15	1235х670х695	295
КП-2/40Д	1,0-2,3	0,5-1,3	4,0	2	11/15	1235х670х695	281/295
КП-2/35Д	4,1-6,5	0,75-1,3	3,5	2	18,5/22	1380х820х910	385/420
КП-3/35Д	6,1-9,8	0,75-1,3	3,5	3	22/30	1510х920х910	428/440
КП-2/40Д	2,7-4,4	0,75-1,3	4,0	2	18,5/22	1380х1020х910	425/460
КП-3/40Д	4,1-6,7	0,75-1,3	4,0	3	22/30	1510х1020х910	464/475
КП-4/40Д-1	7,9-13,1	0,75-1,3	4,0	4	37	1650х1020х910	545

Дополнительные опции к дожимному поршневому компрессору :

• переключатель давления, контроль давления на входе

Примечание: Соответствие входных параметров согласовывается дополнительно.

Дополнительные опции к поршневому компрессору 2 – ой ступени.

• рама компрессора с креплением под блок управления;
• набор соединительных шлангов (РВД);
• автоматический выключатель, настраиваемый по давлению;

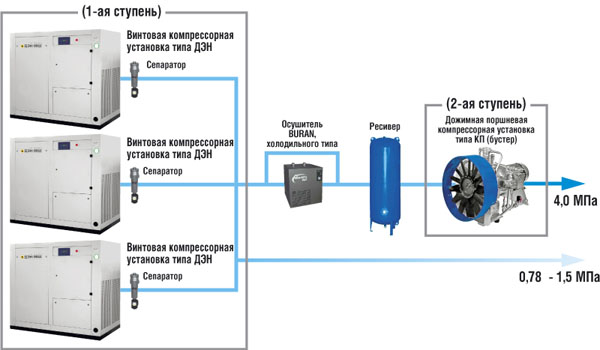

Для оптимальной работы дожимного компрессора (бустера) после компрессорной установки 1-ой ступени (винтовая компрессорная установка серии ДЭН) необходимо установить сепаратор – влагомаслоотделитель серии AG-Z (Donaldson, Германия) который удаляет капельную влагу и частицы до 5 мкм. циклонного типа (без фильтроэллементов), осушитель холодильного типа (точка росы +3?С) и воздухосборники (ресиверы, обьем в зависимости от производительности системы).

По заявке возможна установка дополнительных элементов подготовки сжатого воздуха, для достижения более высокой степени очистки.

Комбинация, состоящая из винтового компрессора на первой ступени и дожимного поршневого компрессора на второй, на данный момент, является самым экономичным вариантом получения сжатого воздуха с давлением до 40 бар.

Специалисты Челябинского компрессорного завода готовы провести анализ системы сжатого воздуха, дать рекомендации по соответствию качества сжатого воздуха, энергоснабжению, общему снижению затрат на его производство. Проведут подбор необходимого оборудования по подготовке сжатого воздуха в зависимости от требований заказчика вплоть до 0-го класса загрязнения.
