CSM MAXI – винтовые компрессоры 7,5-20 лс ТЕХНИЧЕСКИЕ ДАННЫЕ Консультации по телефонам: 8(861) 228-30-91, 228-30-92 | Модель | бар | кВт | л/мин | шум, дБ | В/Гц/фазы | Дл., мм | Шир., мм | Выс., мм | Ресивер | дюйм | кг | |
| Компрессор CSM MAXI на раме | | CSM 7,5/8 BX MAXI | 8 | 5,5 | 750 | 65 | 400/50/3 | 810 | 650 | 975 | - | 3/4" | 156 | | CSM 7,5/10 BX MAXI | 10 | 5,5 | 630 | 65 | 400/50/3 | 810 | 650 | 975 | - | 3/4" | 156 | | CSM 10/8 BX MAXI | 8 | 7,5 | 1008 | 66 | 400/50/3 | 810 | 650 | 975 | - | 3/4" | 167 | | CSM 10/10 BX MAXI | 10 | 7,5 | 920 | 66 | 400/50/3 | 810 | 650 | 975 | - | 3/4" | 167 | | CSM 10/13 BX MAXI | 13 | 7,5 | 557 | 66 | 400/50/3 | 810 | 650 | 975 | - | 3/4" | 167 | | CSM 15/8 BX MAXI | 8 | 11 | 1 428 | 68 | 400/50/3 | 810 | 650 | 975 | - | 3/4" | 180 | | CSM 15/10 BX MAXI | 10 | 11 | 1 310 | 68 | 400/50/3 | 810 | 650 | 975 | - | 3/4" | 180 | | CSM 15/13 BX MAXI | 13 | 11 | 887 | 68 | 400/50/3 | 810 | 650 | 975 | - | 3/4" | 180 | | CSM 20/8 BX MAXI | 8 | 15 | 1 750 | 69 | 400/50/3 | 810 | 650 | 975 | - | 3/4" | 189 | | CSM 20/10 BX MAXI | 10 | 15 | 1 650 | 69 | 400/50/3 | 810 | 650 | 975 | - | 3/4" | 189 | | CSM 20/13 BX MAXI | 13 | 15 | 1 190 | 69 | 400/50/3 | 810 | 650 | 975 | - | 3/4" | 189 | |
| Компрессор CSM MAXI на ресивере (***) | | CSM 7,5/8 X-500 MAXI | 8 | 5,5 | 750 | 65 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 281 | | CSM 7,5/10 X-500 MAXI | 10 | 5,5 | 630 | 65 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 281 | | CSM 10/8 X-500 MAXI | 8 | 7,5 | 1008 | 66 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 292 | | CSM 10/10 X-500 MAXI | 10 | 7,5 | 920 | 66 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 292 | | CSM 10/13 X-500 MAXI | 13 | 7,5 | 557 | 66 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 292 | | CSM 15/8 X-500 MAXI | 8 | 11 | 1 428 | 68 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 305 | | CSM 15/10 X-500 MAXI | 10 | 11 | 1 310 | 68 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 305 | | CSM 15/13 X-500 MAXI | 13 | 11 | 887 | 68 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 305 | | CSM 20/8 X-500 MAXI | 8 | 15 | 1 750 | 69 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 314 | | CSM 20/10 X-500 MAXI | 10 | 15 | 1 650 | 69 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 314 | | CSM 20/13 X-500 MAXI | 13 | 15 | 1 190 | 69 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 314 | |
| Компрессор CSM MAXI на ресивере с осушителем (**) (***) | | CSM 7,5/8 DX-500 MAXI | 8 | 5,5 | 750 | 65 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 309 | | CSM 7,5/10 DX-500 MAXI | 10 | 5,5 | 630 | 65 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 309 | | CSM 10/8 DX-500 MAXI | 8 | 7,5 | 1008 | 66 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 335 | | CSM 10/10 DX-500 MAXI | 10 | 7,5 | 920 | 66 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 335 | | CSM 10/13 DX-500 MAXI | 13 | 7,5 | 557 | 66 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 335 | | CSM 15/8 DX-500 MAXI | 8 | 11 | 1 428 | 68 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 349 | | CSM 15/10 DX-500 MAXI | 10 | 11 | 1 310 | 68 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 349 | | CSM 15/13 DX-500 MAXI | 13 | 11 | 887 | 68 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 349 | | CSM 20/8 DX-500 MAXI | 8 | 15 | 1 750 | 69 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 367 | | CSM 20/10 DX-500 MAXI | 10 | 15 | 1 650 | 69 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 367 | | CSM 20/13 DX-500 MAXI | 13 | 15 | 1 190 | 69 | 400/50/3 | 1935 | 620 | 1463 | 500 | 3/4" | 367 |
MAXI – компактный винтовой компрессор
Компактный энергоэффективный компрессор с элементами больших компрессоров
– Высокоэффективная винтовая пара
– Эффективное охлаждение
– Электронный контроллер ES99 – интеллектуальный контроль и управление работы компрессора с целью экономии электроэнергии
– Автоматический операция для промышленного обслуживания

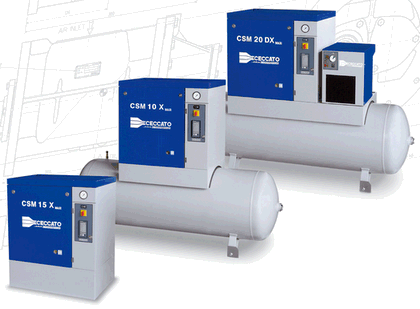

Четыре версии для любых целей:
– На раме
– На ресивере
– С осушителем
– С осушителем и фильтрами
Версия на раме
Рекомендуется для установки в непосредственной близости от места использования или для дополнения к существующим компрессорным системам.
Основные компоненты компрессора: входной фильтр, компрессор, электродвигатель, масляный фильтр, маслоохладитель, система охлаждения воздуха, электронная панель управления, надежная установочная база и шумопоглащающий корпус.
Версия на ресивере
Рекомендуется для установки в местах, где требуется низкий уровень шума. Наличие ресивера обеспечивает постоянный поток воздуха, что позволяет использовать компрессор автономно.
Компрессор устаноновлен на 270/500-литровом ресивере.
Версия с осушителем
При необходимости получения воздуха с низкой точкой росы рекомендуется установка компрессора данной версии.
Компрессорная установка состоит из винтового компрессора, 200-литрового ресивера и осушителя холодильного типа с индикатором точки росы и таймерной системой слива конденсата.
Версия с осушителем и фильтрами
CSM Maxi может быть дополнен фильтрами для дополнительной очистки воздуха от масла, перепускным клапаном и конденсатоотводчиком.
МАКСИмум надежности
Это значит - компрессор малой мощности имеет такие же компоненты, и ту же концепцию, как у более серьезных машин, предназначенных для непрерывной долговременной работы: Высокопроизводительный винтовой блок, имеющий солидный ресурс Эффективная система охлаждения Новая схема регулирования, вобравшая в себя все сильные стороны от подобных схем на малых поршневых и на больших виновых машинах Возможность комплектации специально настроенным осушителем холодильного типа, который монтируется сверху на том же ресивере Система оборудована автоматикой для возможности использования в промышленности Полностью настроенный источник сжатого воздуха, готовый к работе
МАКСИмум безопасности
Строгое соблюдение норм безопасности, экологичности, гигиены, заложенные в конструкцию, и высокое качество сборки изделий являются залогом безопасной эксплуатации машин.
Узлы машины защищены от последствий сбоев в электропитании, которые могут повредить компоненты компрессора. MINI-MAXI оборудован общим автовыключателем на размыкание одновременно всех электроцепей.
МАКСИмум качества воздуха
Компрессор с осушителем - оптимальное решение, если требуется сухой сжатый воздух.
- производится сухой сжатый воздух
- значительно продлевается срок службы оборудования
- улучшается качество конечной продукции
- требуется меньше площади для установки
- экономятся затраты на монтаж осушителя
- в осушителях используется экологичный, безопасный для окружающей среды газ
|
