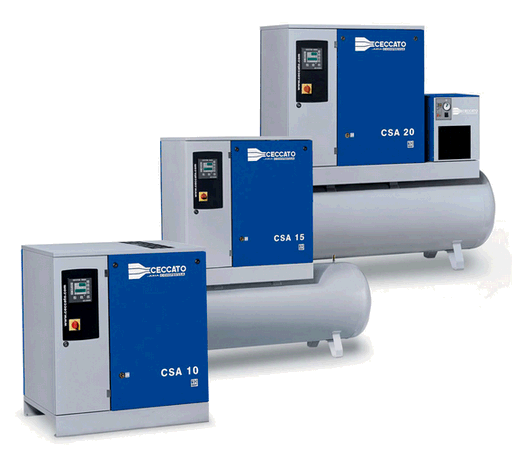

Винтовые компрессоры серии CSAG2 5,5-20 лс
ТЕХНИЧЕСКИЕ ДАННЫЕ Консультации по телефонам: 8(861) 228-30-91, 228-30-92 | Модель | бар | кВт | л/мин | дБ | В/Гц/фазы | дюйм | Длина, мм | Ширина, мм | Высота, мм | кг | Осушка | литры (*) | |
| Компрессор CSA на раме | | CSA 5,5/8 | 8 | 4 | 600 | 60 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 180 | - | - | | CSA 5,5/10 | 10 | 4 | 485 | 60 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 180 | - | - | | CSA 7,5/8 | 8 | 5,5 | 820 | 64 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 195 | - | - | | CSA 7,5/10 | 10 | 5,5 | 670 | 64 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 195 | - | - | | CSA 10/8 | 8 | 7,5 | 1 153 | 64 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 215 | - | - | | CSA 10/10 | 10 | 7,5 | 1 000 | 64 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 215 | - | - | | CSA 10/13 | 13 | 7,5 | 810 | 64 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 215 | - | - | | CSA 15/8 | 8 | 11 | 1 665 | 63 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 230 | - | - | | CSA 15/10 | 10 | 11 | 1 435 | 63 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 230 | - | - | | CSA 15/13 | 13 | 11 | 1 210 | 63 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 230 | - | - | | CSA 20/8 | 8 | 15 | 2 000 | 65 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 235 | - | - | | CSA 20/10 | 10 | 15 | 1 790 | 65 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 235 | - | - | | CSA 20/13 | 13 | 15 | 1 480 | 65 | 400/50/3 | 3/4" | 995 | 655 | 1 045 | 235 | - | - | |
| Компрессор CSA на ресивере | | CSA 7,5/8–500 | 8 | 5,5 | 820 | 64 | 400/50/3 | 1/2" | 1 935 | 655 | 1 680 | 370 | - | 500 | | CSA 7,5/10–500 | 10 | 5,5 | 670 | 64 | 400/50/3 | 1/2" | 1 935 | 655 | 1 680 | 370 | - | 500 | | CSA 10/8–500 | 8 | 7,5 | 1 153 | 64 | 400/50/3 | 1/2" | 1 935 | 655 | 1 680 | 390 | - | 500 | | CSA 10/10–500 | 10 | 7,5 | 1 000 | 64 | 400/50/3 | 1/2" | 1 935 | 655 | 1 680 | 390 | - | 500 | | CSA 10/13–500 | 13 | 7,5 | 810 | 64 | 400/50/3 | 1/2" | 1 935 | 655 | 1 680 | 390 | - | 500 | | CSA 15/8–500 | 8 | 11 | 1 665 | 63 | 400/50/3 | 1/2" | 1 935 | 655 | 1 680 | 405 | - | 500 | | CSA 15/10–500 | 10 | 11 | 1 435 | 63 | 400/50/3 | 1/2" | 1 935 | 655 | 1 680 | 405 | - | 500 | | CSA 15/13–500 | 13 | 11 | 1 210 | 63 | 400/50/3 | 1/2" | 1 935 | 655 | 1 680 | 405 | - | 500 | | CSA 20/8–500 | 8 | 15 | 2 000 | 65 | 400/50/3 | 1/2" | 1 935 | 655 | 1 680 | 410 | | 500 | | CSA 20/10–500 | 10 | 15 | 1 790 | 65 | 400/50/3 | 1/2" | 1 935 | 655 | 1 680 | 410 | - | 500 | | CSA 20/13–500 | 13 | 15 | 1 480 | 65 | 400/50/3 | 1/2" | 1 935 | 655 | 1 680 | 410 | - | 500 | |
| Компрессор CSA на ресивере с осушителем и фильтрами | | CSA 7,5/8–500 D | 8 | 5,5 | 820 | 64 | 400/50/3 | - | 935 | 655 | 1 680 | 410 | CDX 9 | 500 | | CSA 7,5/10–500 D | 10 | 5,5 | 670 | 64 | 400/50/3 | - | 935 | 655 | 1 680 | 410 | CDX 9 | 500 | | CSA 10/8–500 D | 8 | 7,5 | 1 153 | 64 | 400/50/3 | - | 935 | 655 | 1 680 | 435 | CDX 12 | 500 | | CSA 10/10–500 D | 10 | 7,5 | 1 000 | 64 | 400/50/3 | - | 935 | 655 | 1 680 | 435 | CDX 12 | 500 | | CSA 10/13–500 D | 13 | 7,5 | 810 | 64 | 400/50/3 | - | 935 | 655 | 1 680 | 435 | CDX 12 | 500 | | CSA 15/8–500 D | 8 | 11 | 1 665 | 63 | 400/50/3 | - | 935 | 655 | 1 680 | 455 | CDX 18 | 500 | | CSA 15/10–500 D | 10 | 11 | 1 435 | 63 | 400/50/3 | - | 935 | 655 | 1 680 | 455 | CDX 18 | 500 | | CSA 15/13–500 D | 13 | 11 | 1 210 | 63 | 400/50/3 | - | 935 | 655 | 1 680 | 455 | CDX 18 | 500 | | CSA 20/8–500 D | 8 | 15 | 2 000 | 65 | 400/50/3 | - | 935 | 655 | 1 680 | 460 | CDX 18 | 500 | | CSA 20/10–500 D | 10 | 15 | 1 790 | 65 | 400/50/3 | - | 935 | 655 | 1 680 | 460 | CDX 18 | 500 | | CSA 20/13–500 D | 13 | 15 | 1 480 | 65 | 400/50/3 | - | 935 | 655 | 1 680 | 460 | CDX 18 | 500 | (*) - Возможна также комплектация на ресивере объемом 270 литров
Размер для версии на 270-литровом ресивере: 1535х655х1550 Высокие характеристики, тихая работа, лёгкие установка и обслуживание ставят компрессоры CSA нового поколения в линейку лучшего оборудования, представленного сегодня на рынке. Использование высоконадёжных компонентов, высокое качество сборки нового модельного ряда сделали эти компрессоры ещё более надёжными. Работа конструкторов над оптимальным размещением компонентов сделало их расположение
удобным и эргономичным, снизив эксплуатационные расходы.
Высокоэффективный винтовой элемент
Два ротора с асимметричным профилем легко вращаются на высококачественных малоизнашиваемых подшипниках.
Высокая степень прилегания поверхностей валов и отличная согласованность в их работе обеспечены во всём диапазоне скоростей вращения. Максимальная производительность, высокий КПД, надежность и долговечность в работе гарантируют устойчивость параметров работы в течении всего срока эксплуатации.
Экономичность  Контроллер ES3000, который обычно устанавливается на более мощных компрессорах, сейчас доступен и на CSA. ES3000 уменьшает потребление энергии благодаря функции энергосбережения с "интеллектуальным управлением".
Он позволяет осуществлять:
- Управление всеми операциями и параметрами, необходимыми при использовании компрессора: создаваемое избыточное давление, управление осушителем, остановка и запуск машины.
- Регулировку и проверку компрессора.
- Фиксирование и сохранение информации о произошедших нештатных ситуациях в работе.
- Остановку компрессора в случае обнаружения сбоев в работе.
- Визуальное предоставление информации о наступлении сроков обслуживания машины.
Меньше затрат на электроэнергию = больше экономия,
Меньшее потребление электроэнергии = большая забота об окружающей среде.
В устройстве применена клавиатура сенсорного типа, не боящаяся загрязнений. Контроллер имеет цифровые и аналоговые порты для подключения различных внешних устройств. Программное обеспечение контроллера позволяет осуществлять многоуровневый доступ к перепрограммированию параметров для специалистов разной квалификации. Имеется также защита от ввода заведомо нереальных или опасных параметров работы.
Основные особенности конструкции
Ряд CSAG2 - это современный маслосмазываемый винтовой компрессор с ременным приводом, собранный с использованием качественных компонентов. Предлагается широкий выбор различных вариантов:
Основные компоненты:
•Внешний префильтр очень легко извлечь и очистить
•Шумопоглащающий сухой впускной воздушный фильтр
•Сжимающий элемент маслозаполненный с асимметричными винтами
•Электродвигатель трёхфазный, IP-54, класс F
•Трансмиссия V-образным ремнём, натяжение с автовыравниванием
•Вертикальный масляный резервуар с высокоэффективным маслосепаратором (2-3 мг/м3)
•Визуальный контроль уровня масла через специальное окошко, выведенное наружу
•Комбинированный высокоэффективный масляно-воздушный доохладитель.
•Фильтр масла
•Эффективный шумопоглащающий кожух, окрашенный порошковой эмалью
•Легкосъёмные щиты, обеспечивающие доступ с трёх сторон для обслуживания
•Контрольная и управляющая панель в блоке с дверцей, запираемой треугольным ключом
•Интеллектуальная микропроцессорная система ES3000, управляющая работой компрессора
•Запуск с переключением со "звезды" на "треугольник", для уменьшения пускового тока
•Системы безопасности:
защита мотора от перегрева, защита от превышения температуры масла, защита от неправильного подключения к сети, защитный клапан на превышение максимального давления, клапан минимального давления, автоматическое перекрывание воздухозабора

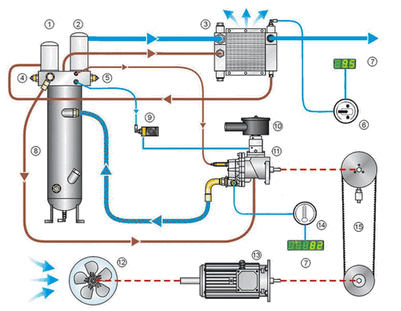

Схема работы компрессора
1 - Масляный фильтр
2 - Воздушно-масляный сепаратор
3 - Радиатор
4 - Предохранительный клапан
5 - Термостат
6 - Датчик давления
7 - Экран
8 - Масляный бак
9 - Всасывающий клапан
10 - Воздушный фильтр
11 - Винтовая пара
12 - Вентилятор
13 - Электродвигатель EFF1
14 - Температурный датчик
15 - Трансмиссия

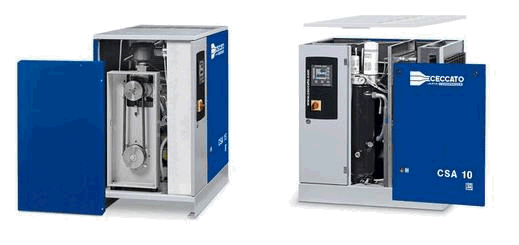

Легкость обслуживания
Все внутренние части легко доступны как для регулярных проверок, так и для основных операций по обслуживанию.
Сняв всего 2 панели можно:
•Сменить воздушно-масляный сепаратор
•Слить конденсат из резервуара
•Сменить масляный фильтр
•Сменить масло
•Сменить воздушный фильтр
Для замены или проверки натяжения ремня достаточно снять одну торцевую панель.
Конструкция трансмиссии обеспечивает выравнивание шкивов.
Тихая работа
Результатом многолетней работы стало значительное снижение уровня шума. Был детально проанализирован поток воздуха внутри машины. Для снижения шума использованы панели со специальным защитным материалом. Конструкторы позаботились о том, чтобы при сборке компонентов исключить передачу вибрации и шумов от одной детали к другой. Всё это позволило добиться того, что даже в стандартном исполнении новый модельный ряд занимает лидирующее место на рынке по низкому уровню шума.

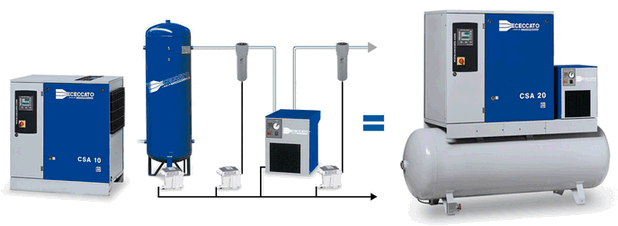

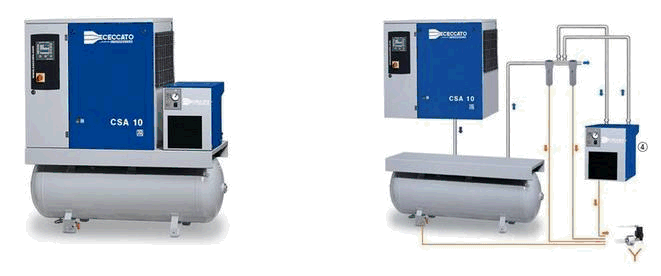

CSA DRY - готовая компрессорная станция
В этой комплектации компрессор установлен на оптимально подобранном ресивере, укомплектован двумя магистральными фильтрами и осушителем холодильного типа.
Преимущества:
- площадь для установки минимальна (всего 1,2 м2!);
- простая установка;
- снижение потерь сжатого воздуха;
- малое количество соединительных труб гарантирует минимальное падение давления, увеличивая энергосбережение.
Конденсат из всех элементов поступает в единый автоматический конденсатоотводчик с электронным регулированием. На выход поступает сухой воздух, очищенный от пыли и масла.
Доступны следующие варианты:
- на ресиверах объемом 270 или 500 литров;
- давление: 8 - 10 - 13 бар;
- 22 модели от 7,5 до 20 лс.

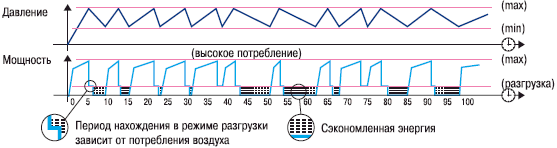

Функция энергосбережения с "интеллектуальным управлением"
Управляющая программа ES 3000 позволяет значительно снизить потребление энергии в режиме разгрузки путём использования функции "интеллектуального управления", автоматически рассчитывая для каждого цикла ожидаемое время работы в режиме разгрузки. Количество пусков-остановок оптимизируется исходя из текущего потребления воздуха и максимально-допустимого кол-ва остановок в течении часа.
Сразу по достижению максимального давления компрессор переходит в режим разгрузки, даже если потребление воздуха в текущий момент отсутствует. Затем, исходя из вышеуказанных параметров, компрессор либо переходит в режим останова, либо продолжит работу в режиме разгрузки до следующего цикла.
|
