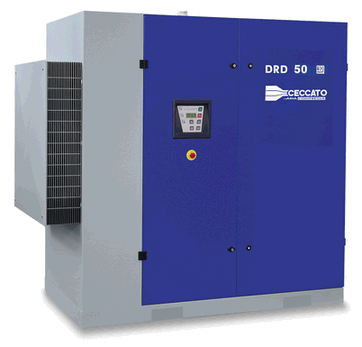

Винтовые компрессоры с прямым приводом серии DRD
со встроенным осушителем
40 - 50 - 60 - 75 лc ТЕХНИЧЕСКИЕ ДАННЫЕ Консультации по телефонам Тел/факс 8(861) 228-30-91, 228-30-92 | Модель | бар | л.с. | кВт | л/мин | дБ | В/Гц/фазы | дюйм | Длина, мм | Ширина, мм | Высота, мм | кг | |
| Компрессор DRD | | DRD 40/7,5 | 7,5 | 40 | 30 | 5 583 | 65 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 785 | | DRD 40/8 | 8 | 40 | 30 | 5 266 | 65 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 815 | | DRD 40/10 | 10 | 40 | 30 | 4 683 | 65 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 815 | | DRD 40/13 | 13 | 40 | 30 | 3 833 | 65 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 815 | | DRD 50/7,5 | 7,5 | 50 | 37 | 6 900 | 66 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 900 | | DRD 50/8 | 8 | 50 | 37 | 6 633 | 66 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 900 | | DRD 50/10 | 10 | 50 | 37 | 5 883 | 66 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 900 | | DRD 50/13 | 13 | 50 | 37 | 4 683 | 66 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 900 | | DRD 60/7,5 | 7,5 | 60 | 45 | 8 033 | 67 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 975 | | DRD 60/8 | 8 | 60 | 45 | 7 866 | 67 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 975 | | DRD 60/10 | 10 | 60 | 45 | 7 200 | 67 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 975 | | DRD 60/13 | 13 | 60 | 45 | 6 000 | 67 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 975 | | DRD 75/7,5 | 7,5 | 75 | 55 | 9 483 | 70 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 1 165 | | DRD 75/10 | 10 | 75 | 55 | 8 467 | 70 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 1 165 | | DRD 75/13 | 13 | 75 | 55 | 7 267 | 70 | 400/50/3 | 1 1/2" | 1 810 | 950 | 1 760 | 1 165 |
Высокоэффективный винтовой элемент, электродвигатель с увеличенным КПД и коаксиальный привод позволяют данной серии компрессоров работать при различных внешних условиях с большой производительностью и высокой степенью надежности.
Оборудование, входящее в стандартную версию
• всасывающий фильтр
• регулятор расхода воздуха
• винтовая пара с ассиметричным роторами
• эластичная муфта
• защитный кожух для муфты
• Воздушно-масляный сепаратор
• Электродвигатель (IP55)
• Масляный фильтр
• Воздушный и масляный охладитель
• Клапан регулировки давления масла
• Панель запуска
• Управляющая панель
• Звукопоглощающее покрытие
• Необходимый уровень масла
Дополнительные версии:
– с инвертором
– с осушителем
– с водяным охлаждением
Опции:
– всасывающий фильтр для пыльного воздуха
– оборудование для рекуперации энергии
– отделитель конденсата
– система управления MULTICONTROL

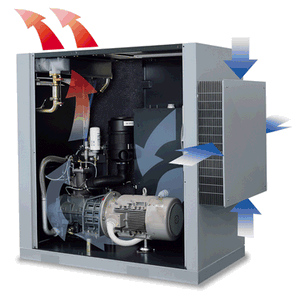

Вентляция и система охлаждения
Панель префильтра обеспечивает максимальную защиту внутренних компонентов; высокоэффективная, бесшумная турбина улучшает охлаждение компрессора; низкая скорость воздушного потока снижает возможность проникновения пыли внутрь; все эти особенности гарантируют эффективное и равномерное охлаждение всех внутренних компонентов, оптимизируя рабочую температуру.
Охлаждающий воздух направлен к единственному выходу, что позволяет применить для своих нужд более 90% отобранного тепла с помощью использования системы рекуперации энергии.
Алюминиевая воздушно-масляная система охлаждения обладает большой поверхностью для теплопередачи, что гарантирует максимальное охлаждение воздуха и поддерживает оптимальный уровень температуры масла.
Благодаря горизонтальному расположению элементов компрессора облегчается процесс замены масла, а специально разработанные крепления упрощают монтаж деталей.

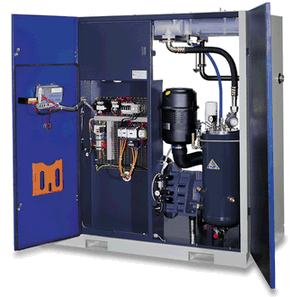

Техническое обслуживание Компрессор DRD разработан таким образом, чтобы максимально упростить работы по плановому обслуживанию или внеочередному ремонту.
- дверцы, распахивающиеся на 1800
- легкий доступ к рабочим узлам
- свободный доступ со всех сторон
- отсутствие необходимости в специальном инструменте
Винтовой элемент нового поколения состоит из двух асимметричных роторов равного диаметра, которые установлены на высококачественных подшипниках, обладающих большим ресурсом работы. Низкая скорость вращения позволяет достичь минимального уровня шума за счет сокращения вибраций и продлевает срок эксплуатации устройства за счет уменьшения воздействия механического напряжения на все вращающиеся части.
Более надежный, более эффективный, более компактный и тихий электродвигатель EFF1 в чугунном корпусе, класс F, защита IP55, с высоким КПД и низкой рабочей температурой.
Движение передается посредством эластичной муфты поглощающей все вибрации, продлевая тем самым срок экстплуатации двигателя и компрессора.  Электронный контролер AIRLOGIC, установленный на данной серии компрессоров, позволяет управлять
и контролировать работу как одного компрессора, так и системы из нескольких компрессоров, контролирует все параметры компрессора,
сохраняя их для оценки работы, защищает от неправильного использования, предупреждает о необходимости технического обслуживания.
Multicontrol (опционально) Multicontrol – простая, надежная и гибкая система управления компрессорами.
Система контролирует потребление воздуха, время работы в режиме разгрузки, количество пусков-остановов, оптимизируя рабочий цикл и предотвращая
потери энергии.
Компактный компрессор серии DRD может быть без проблем поставлен на Евро паллет для транспортировки.
Благодаря радиальному всасывающему коллектору, компрессоры серии DRD можно устанавливать рядом со стенами, что уменьшает
площадь необходимую для установки компрессора.
|
